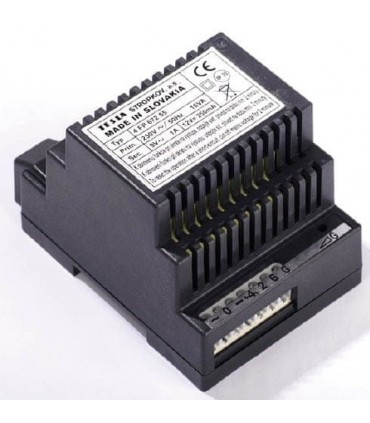

Napájač sieťový 4+n, 2-tónový

Určený pre napájanie DT s elektroakustickou signalizáciou typ: 4FP21102, 4FP21052-55 a 4FP21037-39.

Sieťový napájač 4DIN sa inštaluje na DIN lištu, na ktorú je prispôsobený spodný kryt napájača so zaisťovacou západkou.

Poznámka: DIN lišta nie je súčasťou balenia.

Popis svoriek na svorkovnici
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC

dc - výstup napätia 9V AC/1A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+41 - výstup napätia 12V DC/0,25A
- - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
G - výstup vyzváňacieho generátora "G"
2 - napájanie mikrofónového zosilňovača v domácom telefóne
6 - výstup zosilňovača na slúchadlo v domácom telefóne
